Технология изготовления дополнительного оборудования гравировальной машины

Как же работает гравировальная машина? Приводной шнур передает вращение со шкива мотора на шкив рукава, который вращает гибкий вал, находящийся в гибкой оболочке. В свою очередь, гибкий вал вращает шпиндель наконечника, имеющего специальную зажимную цангу, в которую вставляют фрезы, боры, перки, дискодержатели и оправки с наждачной бумагой. Благодаря гибкому валу наконечник, который резчик держит в руке, может свободно перемещаться в самых различных направлениях и располагаться под разными углами к поверхности обрабатываемой заготовки. Но, несмотря на то что рукав очень гибок, лучше во время работы располагать наконечник с бором так, чтобы рукав имел как можно меньший изгиб.

В качестве режущих инструментов используются медицинские боры, которые тоже продаются в магазинах медицинского оборудования, а также самодельные перки и оправки с абразивной бумагой. В основном медицинские боры имеют форму шара, цилиндра или конуса. Борами выполняют объемную, рельефную, контурную и сквозную резьбу, а также вспомогательные работы, например сверление отверстий.

Хотя набор боров весьма разнообразен, мастера-косторезы постоянно их совершенствуют применительно к нуждам косторезного дела. Например, из шарикового бора изготовляют специальный инструмент для проработки деталей плоскорельефной резьбы, стачивая конец шарикового бора под прямым углом. Из медицинских боров изготавливают также узкие чечевицеобразные «колесики», удобные при нанесении на поверхность кости гравировки. При сверлении боры часто забиваются костяной пылью, поэтому вместо них для сверления нередко применяют самодельные перки. Перку можно выточить из пришедшего в негодность бора.

Для изготовления и заточки инструментов для гравировальной машины используются шлифовальные диски, которые вместе с дискодержателями можно купить там же, где и боры. Диски бывают эластичные, на резиновой связке, и твердые — на керамической. Диаметры дисков — 18, 20 и 22 мм.

В гравировальной машине в качестве гибкого вала используется тросик спидометра грузовой автомашины. Гибкий вал приводится во вращение электродвигателем ДСК-1 мощностью 35 Вт, питаемым от сети переменного тока напряжением 220 В. Можно применить любой другой двигатель мощностью 35 — 60 Вт, имеющий частоту вращения 1500 — 3000 об/мин.

Схема двигателя, блока питания элктродвигателя и электрическая схема гравировальной машины представлены в приложениях 4-6.

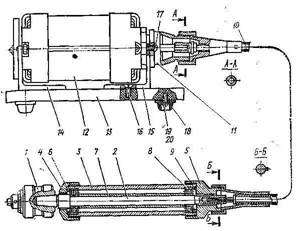

Рис.6 Схема гравировальной машины

Сборка производится в такой последовательности. На вал 2 до упора в буртик диаметром 12 мм запрессовывается шарикоподшипник 8 (марка № 18), после чего вместе с валом 2 его вставляют в проточку корпуса 3. Затем на выступающий из корпуса конец вала надевают трубки 7 и напрессовывают до упора в нее второй такой же подшипник 8. Перед сборкой оба подшипника промывают в керосине, а после напрессовки смазывают смазкой ЦИАТИМ-201 или техническим вазелином. Вал должен легко вращаться в корпусе. Далее через кольцо 6 навинчивается передняя крышка 4, а затем задняя крышка (детали 9, 5). После этого в вал вставляется тросик 10 (гибкий вал), накидная гайка гибкого вала навинчивается на заднюю крышку 5. На пластине 13 из текстолита толщиной 10 мм винтами 16 (М4 X X 10) крепятся два уголка (14, 15), Затем между уголками вставляется электродвигатель 12. К уголку 15 винтами 17 (М5 х 12) крепятся переходная втулка 11 и электродвигатель. В уголок 14 в сквозные отверстия вставляются концы шпилек, соединяющих переднюю и заднюю крышки электродвигателя. С нижней стороны пластины крепятся резиновые ножки.

В последнюю очередь на вал электродвигателя надевается конец тросика гибкого вала, после этого накидная гайка гибкого вала навинчивается на переходную втулку. На пластине крепится конденсатор для электродвигателя. Он должен быть закрыт кожухом. Выключатель можно сделать выносным (на шнуре длиной до 2 м) и управлять им при помощи ножной педали.

В гравировальной машине применяется трехкулачковый патрон 1 (см. рис. 7) от дрели с укороченным конусом Морзе.

На рис. 8 показано приспособление для крепления дисковой фрезы. На фасонной оси 1 крепится посредством шайбы 2 и гайки Ml0 фреза 3.

Аналогичны приспособления для наждачного и войлочных кружков и для других целей. Крепление текстолитового основания с электродвигателем осуществляется по усмотрению работающего с гравировальной машиной.
