Проектирование дополнительного оборудования учебной мастерской для кружковых занятий

Двигателем для станка может послужить практически любой коллекторный электромотор. Лучше, чтобы частоту его вращения можно было регулировать реостатом.

В качестве гибкого вала обычно используют тросовую передачу - вращающийся трос находится в гибкой оболочке - "рубашке". Точно такие обычно устанавливают для передачи крутящего момента на спидометре автомобилей. Но для нашего станка все же лучше подойдет фирменный "рукав" от зубоврачебной бормашины или "зуботехнический рукав", который применяют в своей работе техники-протезисты. У того и у другого гибкий вал заканчивается специальным разъемом, к которому присоединяется фирменный наконечник с цанговым зажимом для захвата режущих инструментов.

Для изготовления станка необходимо сделать подставку с кронштейном для двигателя, на ней же закрепляется держатель гибкого вала. В данной конструкции вал электродвигателя соединен с гибким валом через мягкий переходник, выполненный из отрезка медицинского шланга. Такое соединение позволяет обойтись без очень точной регулировки соосности обоих валов.

Подставку проще всего вырезать ножовкой из фанеры толщиной 12 или 14 мм. Края ее опилите напильником, просверлите крепежные отверстия и зачистите поверхность наждачной шкуркой.

Кронштейн для электродвигателя согните из листовой стали толщиной 3 мм и просверлите в нем отверстия согласно размерам, приведенным на чертеже. Держатель гибкого вала можно сделать из материала, легко поддающегося механической обработке (текстолит, эбонит, дюралюминий или твердые породы дерева - бук, дуб, береза).

Отверстие для крепления хвостовика гибкого вала лучше просверлить в последнюю очередь, когда обе части держателя будут готовы. Соедините части держателя через прокладку толщиной 0,5 .0,7 мм, вырезанную из плотного картона или пресшпана, плотно стяните крепежными винтами и только после этого сверлите. Когда отверстие будет готово, прокладку удалите. Теперь хвостовик гибкого вала можно надежно фиксировать в держателе.

Если есть возможность изготовить кронштейн для двигателя и держатель гибкого вала из целого дюралюминиевого бруска (вариант 2), то это будет наилучшим конструкторским решением.

Прежде чем крепить гибкий вал к подставке, снимите с него шкив, оставив вылет вала на 22 мм. На его хвостовике обрежьте не нужный больше кронштейн-фиксатор.

Остается выточить на токарном станке две втулки. Одну - на вал двигателя, другую - на гибкий вал (вместо шкива). Их лучше всего выполнить из латуни или бронзы, главное, чтобы посадочные диаметры для мягкой втулки (из медицинского шланга) несколько превышали внутренний диаметр применяемого шланга.

Часто возникает необходимость сделать надпись или рисунок на металлической панели создаваемого прибора. Существует много способов выполнения надписей или рисунков на металле: химическое травление, механическая гравировка и целый ряд других. Одним из способов является электроискровая гравировка. Электроискровой карандаш позволяет наносить различные надписи на гладкую поверхность металла. Карандаш состоит из следующих элементов: катушки 6, намотанной между щечками 4 на медной или латунной трубке 3; сердечника 1 из стали (незакаленной), который может в небольших пределах перемещаться в осевом направлении; пружины 7 (из стальной проволоки диаметром 0,25—0,3 мм), которая одним концом упирается в сердечник, а другим — в текстолитовую пробку 8, ввинченную в трубку 3; рабочего электрода 2 из стали (швейной иглы), плотно вставленного в разрезной конец сердечника (рис. 3).

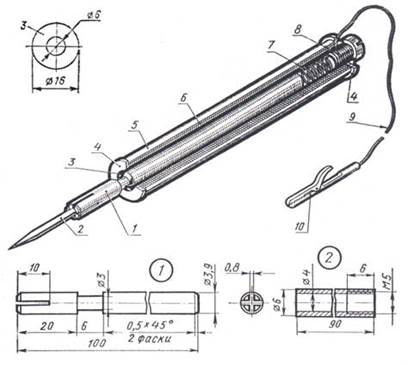

Рис.3 Электроискровой карандаш

1 – сердечник, Ст. А12; 2 – рабочий электрод, сталь (игла швейная); 3 – трубка (медь или латунь); 4 – щечка, латунь (можно гетинакс или текстолит) 2 шт.; 5 - лента изоляционная поливинилхлоридная; 6 – обмотка электромагнита; 7 - пружина, проволока стальная класса II, 0,25–0,3 мм; 8 – пробка, текстолит; 9 – провод соединительный; 10 – зажим, типа «крокодил».

Вначале в трубке внешним диаметром 6 мм, внутренним 4 мм и длиной 90-100 мм нарезают внутреннюю резьбу М5 (на длине 5-6 мм). С другого конца в трубку вставляют сердечник и легкими ударами молотка завальцовывают кромку ее торца в проточку сердечника. После этого на трубку надевают паяют латунные щечки (вместо латунных щечек можно клеем БФ-2 приклеить гетинаксовые или текстолитовые щетки). Возле передней (по рисунку) щечки трубку зачищают до блеска и припаивают к ней начало провода катушки (ПЭЛШО 0,5—0,6) и, обернув трубку одним-двумя слоями лакоткани, наматывают провод виток к витку по всей поверхности трубки в 6-8 слоев (до заполнения каркаса). Второй вывод катушки делают гибким монтажным проводом (например, марки МГШВ) сечением не менее 1 мм2. К свободному концу этого провода припаивают зажим типа «крокодил». От случайных повреждений обмотку защищают 2-3 слоями лакоткани (смазанной с одной стороны клеем БФ-2), поверх которой ровно наматывают полихлорвиниловую изоляционную ленту. После этого в трубку вставляют пружину (15-20 витков), ввинчивают пробку (винт М5), а в разрезной конец сердечника плотно вставляют электрод — стальную иглу диаметром 1 мм.
